JDP 이중벽 PE하수관의 강성(Pipe Stiffness)과 허용외압강도 |
| 호칭(외경) |
내경 5% 변형량
(cm) |
관의 강성( kgf/cm²)
(pipe stiffness) |
매설관 5% 변형시
허용외압강도(t/m) |
| D150(172) |
0.75 |
5.8±0.3 |
2.0 |
| D200(228) |
1.00 |
" |
2.1 |
| D250(280) |
1.25 |
4±0.3 |
2.3 |
D300(338) |
1.50 |
" |
2.7 |
| D350(394) |
1.75 |
" |
3.3 |
| D400(450) |
2.00 |
" |
3.7 |
| D450(508) |
2.25 |
" |
4.2 |
| D500(562) |
2.50 |
" |
4.6 |
| D600(678) |
3.00 |
" |
5.5 |
| D700(788) |
3.50 |
" |
6.5 |
| D800(900) |
4.00 |
" |
7.4 |
| D900(1012) |
4.50 |
" |
8.3 |
| D1000(1124) |
5.00 |
" |
9.2 |
| D1200(1350) |
6.00 |
" |
11.1 |
| D1500(1690) |
7.50 |
" |
14.0 |
 |
관의 강성(Pipe Stiffness) |

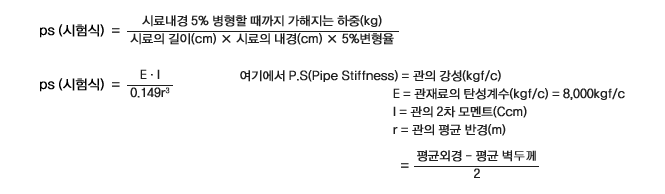

| 강성값은 시험식 또는 산출식에 의거 산출할 수 있다. 시험방법은 보통 ASTM D 2412에 의하고 산출식은 다음과 같다. |
|

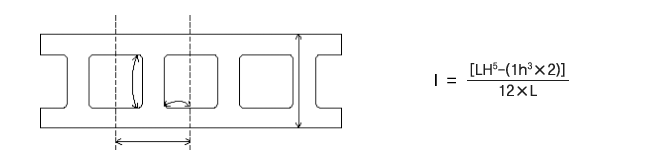

고밀도 폴리에틸렌 이중벽 하수관(JDP PIPE)의 2차 모멘트 값을 구하는 공식 |
|
매설관 5% 변형시 외용외압강도 |
| JDP이중벽 PE하수관을 매설하면 외부하중에 의하여 변형이 유발된다. |
| 이때 매설된 흙에 의하여 변형에 저항하게 되며, 매설토의 종류 및 다짐정도에 따라서 흙의 반력계수가 달라진다. |
| 통상적으로 고밀도 폴리에틸렌 이중벽 하수관의 변형은 관경 5%를 허용변형율로 보며, 고밀도 폴리에틸렌 이중벽 |

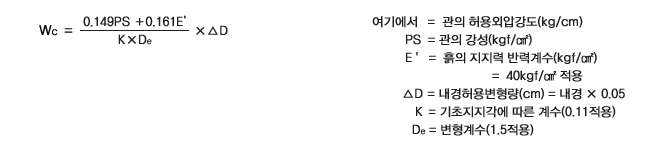

| 하수관의 허용외압강도는 수정된 Spangler공식에 의거 산출한다. |
| 기초지지각 |
0° |
30° |
45° |
60° |
90° |
120° |
180° |
| 지지각계수(K) |
0.110 |
0.108 |
0.105 |
0.102 |
0.076 |
0.090 |
0.083 |
|
흙의 반력계수 |
| 반력계수(Modulus of soll reaction)는 흙과 관 사이의 상호작용을 나타내는 것으로 연성관의 수평범위를 구하는데 |
| 이용된다. 반력계수는 시험에 의해 추정하거나 또는 반력계수의 개략치를 이용한다. |
| 관측면 및 기초의 |
| 흙의 종류 |
| (통일 흙 분류에 의합) |
|
다짐정도에 따른 값(kg/㎠) |
다짐 무(蕪)
(막부리기) |
다짐상태 : 불량
다짐율 :85%이하
상대밀도:45%이하 |
다짐상태:불량
다짐율:85~95%
상대밀도:40~70% |
다짐상태:양호
다짐율:95%이상
상대밀도:70%이상 |
| 세립질토(LL>50%) |
| 로서 소성이 크거나 |
| 중간상태의 흙 CH, |
| MH, CH-MH |
|
0또는 전문가의 의견이나 시험으로 추정 |
| 세립질토(LL>50%) 로서 |
| 소성이 크거나 중간상태 |
| 의 CL,MLML- CL 의 |
| 흙이며, 세림질토가 25% |
| 이상 |
|
3.5 |
14.0 |
28.0 |
70.0 |
| 세립질토(LL>50%) 로서 |
| 소성이 크거나 중간상태 |
| 의 CL,MLML- CL 의 |
| 흙이며, 세림질토가 25% |
| 이하 |
|
7.0 |
28.0 |
70.0 |
140.0 |
| 12% 이상의 세립질토가 |
| 함유괸 조립질토 GW, |
| GP,SW, SP, GM-GC, |
| SM-SC등 |
|
7.0 |
28.0 |
70.0 |
140.0 |
| 12% 이상의 세립질토가 |
| 함유괸 조립질토 GW, |
| GP,SW, SP, GM-GC, |
| SM-SC등 조립질토로서 |
| 세립질토가 없거나 |
| 약간 함유 |
|
14.0 |
70.0 |
140.0 |
210.0 |
|
70.0 |
210.0 |
210.0 |
210.0 |
|
± 2 |
± 2 |
± 1 |
± 0.5 |
| 비고). |
1. 동일분류법에 따름(KSF 2324, ASTM D 2487, USBR E-3
2. LL=액성한계
|
|
|
|
| |
|
|
|
