좌굴응력 |
| 좌굴이란 관이 외부하중에 의하여 관의 단면이 콩팥현상으로 변형되는 것을 말한다. 좌굴에 대한 하중계산에는 |
| 지하수위를 기준으로 지하수위 상부와 하부로 나누어서 검토해야 한다. |
| 지하수위가 없는 경우에는 변형이 임계점에 도달하면 좌굴이 일어나며, 그 변형은 주로 매설시 흙의 종류와 |
| 다짐율에 따라서 결정된다. 지하수위 상부에서는 설계시 허용변형량을 50% 이내로 규정한다면 좌굴에 대한 검토가 |
| 필요치 않다. 그러나 지하수위 밑에 관을 매설할 시에는 수압에 의한 좌굴현상에 대하여 검토를 해야 한다. |

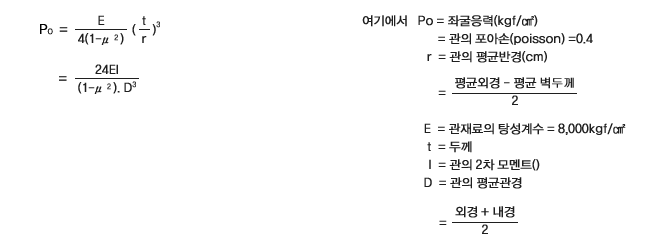

| 관의 자굴응력 계산은 다음 식에 의한다. |

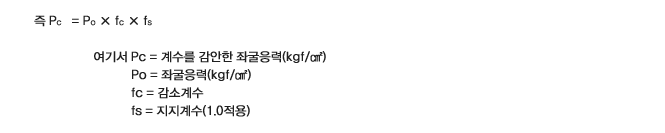

| 좌굴응력에 대한 검토시사전에 일어난 관의 변형은 파괴응력의 감소를 가져오므로 그에 대한 감소계수를 고려해야 한다. |
| 또한 매설시 관주변의 다짐에 따라서 지지계수는 3.0에서 1.0까지 적용이 가능하나, 지하수위 밑에서는 매설토의 |
| 지지력이 없는 것으로 간주하고 지지계수를 1.0으로 적용하여 검토한다. |
|
|
|
| |
|
|
|
