굴토폭
공사중 지하수가 많은 경우는 하류에서 상류로 굴진합니다.
굴토후 배관바닥은 배관구배와 동일하도록 굴토 및 정리되어야 한다.
배관바닥의 기초를 위하여 물이 발생할 경우 배수관을 사용하거나 별도의
배수로가 필요할 경우에는 굴토폭을 넓혀줄 필요가 있다.
매설
고압 JCP-HP 유공관 A형, B형 및 C형의 경우 개공이 없는 배수구가
있으므로 관을 배치할 때 배수구의 중앙이 제일 하부가 되도록 배관하는
것이 일반적이다. 매설은 동결심도 이상으로 하되 1~1.5m가
일반적입니다.
토사의 관내 유입을 방지하고, 투수성이 불량한 지역의 시공 또는
흡수율을 향상시키기 위해서는 부직포 고압 HDPE 유공관을 사용하거나
양질의 부직포를 상반부 1/2를 덮는 것을 원칙으로 하며, 그 위에 굵은
모래나 잔자갈 등으로 충진 시킨다.
구배
배수 능력을 높이고 토사의 침전을 방지하기 위하여 구배는 가급적 급하게
하는 것이 좋으나 보통1/300~1/800로 하는 것이 적당하다.
접속
고압 JCP-HP유공관의 접속은 소케트 및 연결관을 이용하여 간단히
접속된다.

규 격 배관공(인) 특별인(인)
150 0.017 0.017
200 0.022 0.022
250 0.028 0.028
300 0.040 0.040
400 0.067 0.067

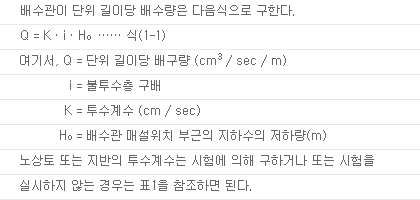

불투수층의 구배가 큰 경우

▲ 불투수층의 구배가 큰 경우

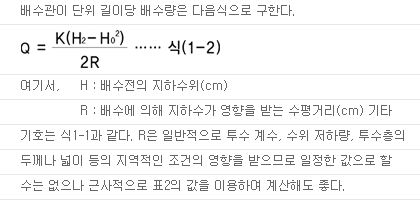

불투수층의 구배가 완만한 경우

▲ 불투수층의 구배가 완만한 경우

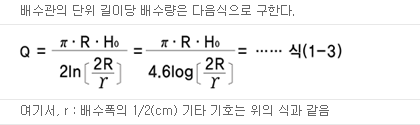

불투수층의 깊은 경우

▲ 불투수층의 깊은 경우

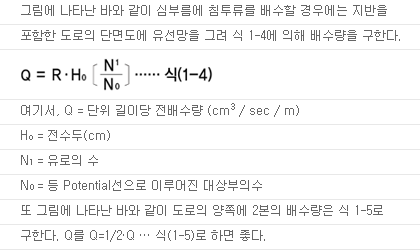

피압지하수에 의한 침투수가 있는 경우

▲ 유선망의 일례
대표적인 흙의 투수계수의 개략값(표1)   대표적인 흙의 투수계수의 개략값(표2)
대표적인 흙 투수계수(cm/sec) 특수계수(cm/sec)
자갈 0.1 이상 투수성이 높다
모래 중간 투수성
사질토 투수성이 낮다
점질토 매우 투수성이 낮다
점토 불투수성

세입모래 종합모래 조립모래
2.5~500M 100~500M 100~1000M
<정오의 수위를 2~3m로 저하시킬때 영향반경이다>
