관경선정 |
| 관경선정은 관거의 최소 관경과 유속을 고려하여 결정한다. |
| 구 분 |
최소관경 |
최소유속 |
최대유속 |
이상적인유속 |
| 오수관거 |
250mm |
0.6m/sec |
3.0m/sec |
1.0 ~ 1.8m/sec |
| 우수관거 |
300mm |
0.8m/sec |
3.0m/sec |
1.0 ~ 1.8m/sec |
| 합류식관거 |
300mm |
0.8m/sec |
3.0m/sec |
1.0 ~ 1.8m/sec |
|
|
| |
|
 |
|
| (JDP관의 수리특성) |
|
|
|
|
|
유량계산 |

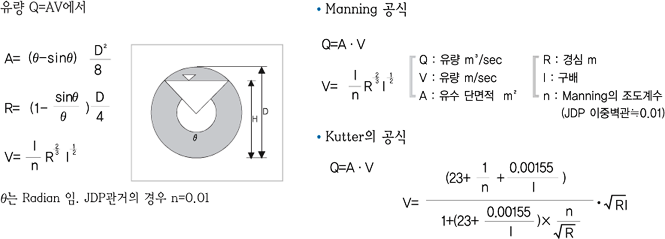

Manning 공식이나 Kutter 공식을 이용해 유량을 계산할 때 흐르는 높이에 따라서 다음과 같이 계산한다.
|
|
|
|
 |
01. 토압 |
|
|
|
연직토압공식 |
| 관주변의 되메움 흙의 상태에 따라 매설관의 내하력에 |
|
|
| 크게 영향을 미치므로 매설토의 재료는 압축성이 작은 |
|
|
| 양직토사를 사용해야 한다.또한 관에 손상을 줄 수 있는 |
|
|
| 호박돌이나, 날카로운 암석과 부등침하의원인이 될 수 |
|
|
| 있는 유기물이 함유된 흙 등은 매설재료로서 부적합하다. |
|
|
|
Marston공식 |

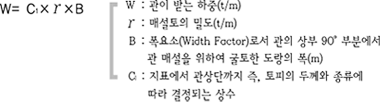

| 이중벽 PE관거의 매설시에는 매설토에 의거 관에 선하중 |
|
|
또는 집중하중이 걸리지 않도록 관측변의 채움재료를 선
|
|
|
| 정하고 관의 하중이 집중되지 않도록 느슨한 상태로 하는 |
|
|
| 것이 좋다. 또한 측면토의 다짐정도에 따라서 관의 변형이 |
|
|
| 좌우됨으로 관측면토의 다짐을 철저히 실시하고 양측면의 |
|
|
| 다짐정도를 동일시 해야 한다. 이때 매설토의 높이는 |
|
|
| 25~30㎝ 가량 두께로 다짐을 실시한다. |
|
|
 |
Marston공식의 C₁값 |
| 도량의 폭(B) |
젖은 사질의 표토 |
물로 포화된 표토 |
젖은 진흙 |
물로 포화된 진흙 |
| 토피두께 |
| 0.5 |
0.46 |
0.46 |
0.47 |
0.47 |
| 1.0 |
0.85 |
0.86 |
0.88 |
0.90 |
| 1.5 |
1.18 |
1.21 |
1.24 |
1.28 |
| 2.0 |
1.46 |
1.50 |
1.56 |
1.62 |
| 2.5 |
1.70 |
1.76 |
1.84 |
1.92 |
| 3.0 |
1.90 |
1.98 |
2.08 |
2.20 |
| 3.5 |
2.08 |
2.17 |
2.30 |
2.44 |
| 4.0 |
2.22 |
2.33 |
2.49 |
2.66 |
| 4.5 |
2.34 |
2.47 |
2.65 |
2.87 |
| 5.0 |
2.45 |
2.59 |
2.80 |
3.03 |
| 5.5 |
2.54 |
2.69 |
2.98 |
3.19 |
| 6.0 |
2.61 |
2.78 |
3.04 |
3.33 |
| 6.5 |
2.68 |
2.86 |
3.14 |
3.46 |
| 7.0 |
2.73 |
2.93 |
3.22 |
3.57 |
| 7.5 |
2.78 |
2.98 |
3.30 |
3.67 |
| 8.0 |
2.81 |
3.03 |
3.37 |
3.76 |
| 8.5 |
2.85 |
3.07 |
3.42 |
3.85 |
| 9.0 |
2.88 |
3.11 |
3.48 |
3.92 |
|

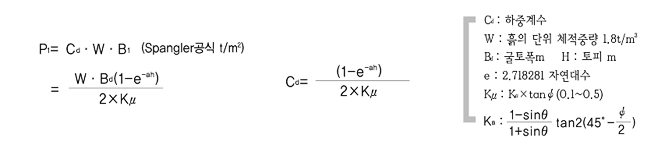

JDP관의 토압 |
|
Marston공식의 C₁값 |
토피
(m) |
규격 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
터파
기폭 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1.0 |
1.1 |
1.2 |
1.4 |
1.6 |
1.7 |
1.8 |
| 0.5 |
0.816 |
0.822 |
0.832 |
0.842 |
0.848 |
0.852 |
0.857 |
0.860 |
0.867 |
0.871 |
0.874 |
0.873 |
| 0.6 |
0.960 |
0.969 |
0.983 |
0.99 |
7.004 |
1.011 |
1.017 |
1.002 |
1.030 |
1.036 |
1.042 |
1.041 |
| 0.8 |
1.232 |
1.246 |
1.272 |
1.293 |
1.307 |
1.319 |
1.330 |
1.339 |
1.352 |
1.363 |
1.371 |
1.371 |
| 1.0 |
1.484 |
1.505 |
1.542 |
1.574 |
1.595 |
1.614 |
1.630 |
1.643 |
1.665 |
1.681 |
1.692 |
1.693 |
| 1.2 |
1.715 |
1.615 |
1.797 |
1.840 |
1.870 |
1.896 |
1.918 |
1.937 |
1.967 |
1.990 |
2.005 |
2.008 |
| 1.5 |
2.030 |
2.072 |
2.149 |
2.212 |
2.257 |
2.296 |
2.330 |
2.358 |
2.403 |
2.438 |
2.459 |
2.465 |
| 2.0 |
2.478 |
2.544 |
2.666 |
2.766 |
2.842 |
2.907 |
2.962 |
3.009 |
3.085 |
3.114 |
3.177 |
3.190 |
| 2.5 |
2.845 |
2.936 |
3.107 |
3.249 |
3.359 |
3.453 |
3.534 |
3.603 |
3.715 |
3.802 |
3.849 |
3.872 |
| 3.0 |
3.145 |
3.262 |
3.484 |
3.669 |
3.815 |
3.942 |
4.051 |
4.144 |
4.297 |
4.417 |
4.479 |
4.514 |
| 5.0 |
3.891 |
4.100 |
4.513 |
4.871 |
5.171 |
5.436 |
5.668 |
5.872 |
6.214 |
6.490 |
6.624 |
6.717 |
| 7.0 |
4.226 |
4.500 |
5.505 |
5.560 |
5.999 |
6.394 |
6.747 |
7.065 |
7.610 |
8.061 |
8.274 |
8.439 |
| 10.0 |
4.418 |
4.745 |
5.438 |
6.084 |
6.678 |
7.227 |
7.734 |
8.200 |
9.027 |
9.734 |
10.065 |
10.343 |
| 15.0 |
4.489 |
4.846 |
5.627 |
6.386 |
7.117 |
7.818 |
8.487 |
9.123 |
10.299 |
11.354 |
11.852 |
12.300 |
|
|
|
| |
|
|
|
